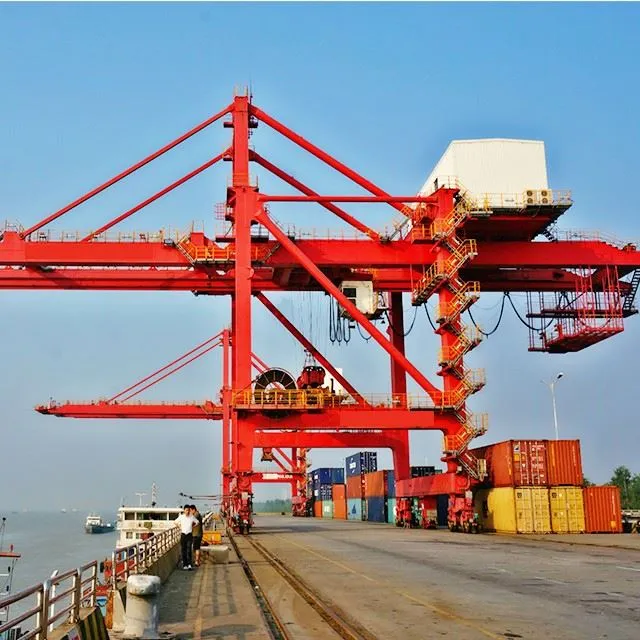

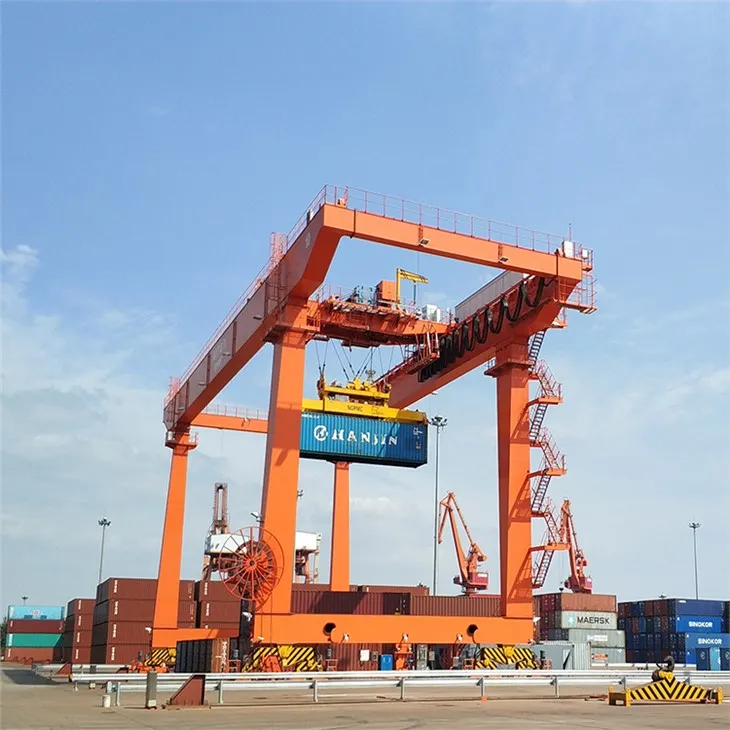

Craen Gantri Cynhwysydd Mowntiedig ar Reilffordd 50 tunnell
Enw'r Cynnyrch: Craen gantri Cynhwysydd wedi'i osod ar y rheilffordd
Nodwedd: Craen Gantry
Max. Uchder Codi: 13m
Rhychwant: 18-35m
Dosbarth dyletswydd: A6-A8
Foltedd Diwydiannol: Yn ôl eich cais
Man Tarddiad: Henan, Tsieina
Gwarant: 5 Mlynedd
Cyflwr: Cynnyrch newydd
Disgrifiad
Cynhwysydd Disgrifiad Model Crane Gantry
Mae'rcraen gantri cynhwysydd wedi'i osod ar y rheilfforddyn cynnwys prif drawst, coesau drws anhyblyg a hyblyg, troli rhedeg, mecanwaith codi, mecanwaith rhedeg cart, system drydanol, cab gweithredu, ac ati Yn ôl proses weithredu'r iard, os caiff y cantilifer ei ymestyn i gyfeiriad un sengl coes drws neu i gyfeiriad coesau drws dwbl, mae'n dod yn fodel cantilifer sengl neu cantilifer dwbl, ac os na chaiff ei ymestyn, mae'n dod yn fodel nad yw'n cantilifer. Yn ôl y safle, proses storio a chludo cynhwysydd, a llwytho a dadlwytho cerbydau (tryciau cynhwysydd neu gerbydau rheilffordd), defnyddir gwahanol ffurfiau strwythurol dim cantilifer, cantilifer sengl a cantilifer dwbl.
Paramedrau Model Crane Gantry Cynhwysydd
|
Caoacutt o Taenwr |
T | 30.5 | 35 | 40.5 | 50 | ||
|
Dyletswydd Gweithio |
A6 | A6 | A6 | A6 | |||
|
Rhychwant (m) |
S | 35 | 35 | 35 | 35 | ||
|
sylfaen (m) |
B | 16 | 16 | 16 | 16 | ||
|
Uchder Codi (m) |
H | 15.4 | 15.4 | 18.2 | 18.2 | ||
| Cyflymder | Codi | Gyda llwyth llawn |
m/munud |
12 | 12 | 18 | 18 |
| Dim ond Gwasgarwr winty | 24 | 24 | 36 | 36 | |||
| Teithio | 60 | 60 | 70 | 70 | |||
| Teithio | 45 | 45 | 45 | 45 | |||
|
Cyfanswm Pŵer |
kw |
~200 |
~230 |
~255 |
~300 |
||
|
Max. gweithio Llwyth o Olwyn |
kn |
260 | 260 | 280 | 300 | ||
|
Rheilffordd y Craen |
|
P50 | P50 | P50 | Cw80 | ||
|
Ffynhonnell pŵer |
AC tri cham 50Hz 380V |
||||||
Nodweddion Model Crane Gantry Cynhwysydd
1. Mae'r cyflymder codi yn isel ac mae cyflymder rhedeg y cart yn uchel
2. Gellir pennu cyflymder rhedeg y troli yn ôl rhychwant y bont a'r allgymorth ar y ddau ben
3. Pan fydd y rhychwant yn fwy na 40m, yn ystod gweithrediad cyflym y cart, bydd y gwyriad yn digwydd oherwydd ymwrthedd rhedeg gwahanol goesau'r drws ar y ddwy ochr. At y diben hwn, gosodir dyfais cydamseru i gynnal cydamseriad cyflymder rhedeg y mecanweithiau rhedeg ar y ddwy ochr trwy'r system rheoli trydanol.
4. Er mwyn bodloni gofynion uwch ar gyfer defnydd, mae'r system rheoli gyriant trydan yn mabwysiadu system rheoli gyriant rheoleiddio cyflymder thyristor DC neu AC i gyflawni gwell rheoleiddio cyflymder a rheoli perfformiad
Cynhwysydd strwythur metel Crane Gantry
Mae strwythur dur ycraen gantri cynhwysydd wedi'i osod ar y rheilfforddyn gyffredinol yn mabwysiadu strwythur blwch. Er mwyn lleihau pwysau'r peiriant cyfan, gellir defnyddio strwythur truss hefyd, ond mae'r gost cynhyrchu yn gymharol uchel.
Mae strwythur y peiriant cyfan yn mabwysiadu math "Π" a math "U" yn dibynnu ar ddull cefnogi coesau'r drws. Mae coesau drws anhyblyg a hyblyg y strwythur math "Π" yn ffurfiau "Π". Mae cryfder ac anhyblygedd y goes ei hun yn cael eu gwireddu gan anhyblygedd coes y drws a'r trawst ar goes y drws. Mae coes drws y strwythur "U" yn cael ei wireddu gan yr anystwythder cysylltiad rhwng coes y drws a thrawst isaf coes y drws.
Lluniad Model Craen Gantry Cynhwysydd
Sylw
- Beth yw'r wybodaeth ddylwn i ei darparu pan fyddaf yn ymholi?
1. Mwy o fanylion neu luniadau, yn well.
2. Capasiti lifft
3. Rhychwant
4. uchder lifft
5. Bydd ffynhonnell pŵer neu bethau arbennig eraill a roddwch i ni yn cael eu gwerthfawrogi'n fwy.
